轉速監測儀概述
(1) 輸入信號：開關量、電平脈沖(低電平:-30V~+0.8V；高電平:+4V~+30V)、正弦波信號（＞300mvpp）；
(2) 外接傳感器：光電開關，接近開關，霍爾開關，編碼器，磁電式傳感器（下單時需備注）；
(3) 儀表向傳感器外供 DC12V/50mA 直流電源；
(4) 儀表可設定倍率，顯示小數點，滿足測量精度、以及線速度測量。顯示值=每分鐘輸入的脈沖個數×倍率， 倍率的范圍 0.0001~9999；
(5) 二路繼電器報警，可設置成上下限、上上限、下下限報警或遙控輸出；
(6) 儀表功能參數值和報警參數值掉電不丟失；
(7) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送低限、變送高限對應的測量轉速值可設。
(8) RS485 通信，標準 Modbus-RTU 協議，可直接與 PLC、HMI、工業組態軟件組網；
(9) 測量顯示范圍：0~999999；6 位 0.56 英寸紅色數碼管顯示；
轉速監測儀主要技術指標
|
性能
|
參數
|
|
轉速范圍
|
0~999999
|
|
顯示值
|
每分鐘輸入的脈沖個數×倍率
|
|
饋電輸出
|
DC12V/50mA
|
|
工作電源
|
工作范圍
|
AC/DC85~265V 或 DC9~36V
|
|
功耗
|
<3VA
|
|
通信接口
|
RS485 接口，標準 Modbus-RTU 協議
|
|
模擬量變送輸出
|
1 路模擬量變送輸出；精度0.5 級
|
|
繼電器
|
繼電器觸點壽命 10 萬次，觸點容量 3A/AC220V，3A/DC24V
|
|
工作環境
|
工作溫度:-10-55℃；儲存溫度:-20-80℃
|
|
外形尺寸
|
面板尺寸:96×48mm；開孔尺寸:92×44mm；深度：90mm
|

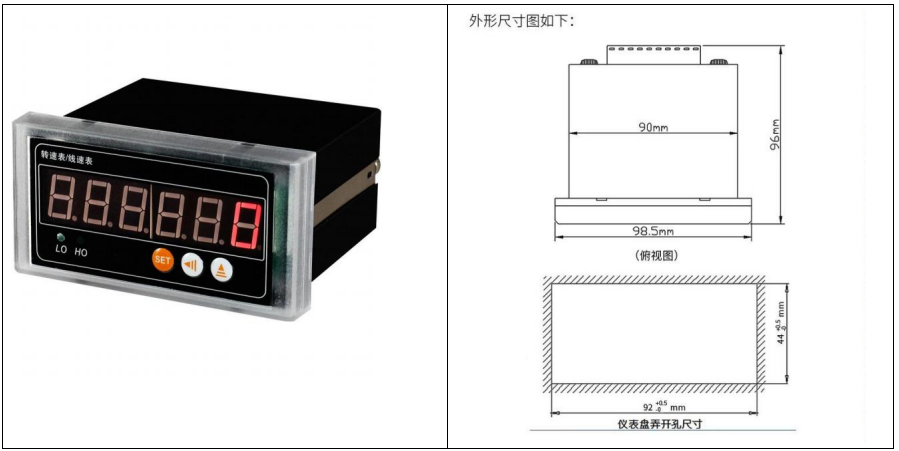

轉速監測儀外觀與尺寸圖
